Montagevejledning
på udhæng
For ekstra højde til vinduer og døre monteres markisen på husets udhæng.
Enten under tagrende, eller ude foran tagrende for ekstra højde.
Husk altid at sikre bæredygtig underlag i form af bla. træbjælker, beton eller mursten. Husk også at give markisen nok hældning og højde, så vand kan drive af og markisen ikke konflikter med åbne vinduer og døre.
MONTERING på udhæng - TRIN 1

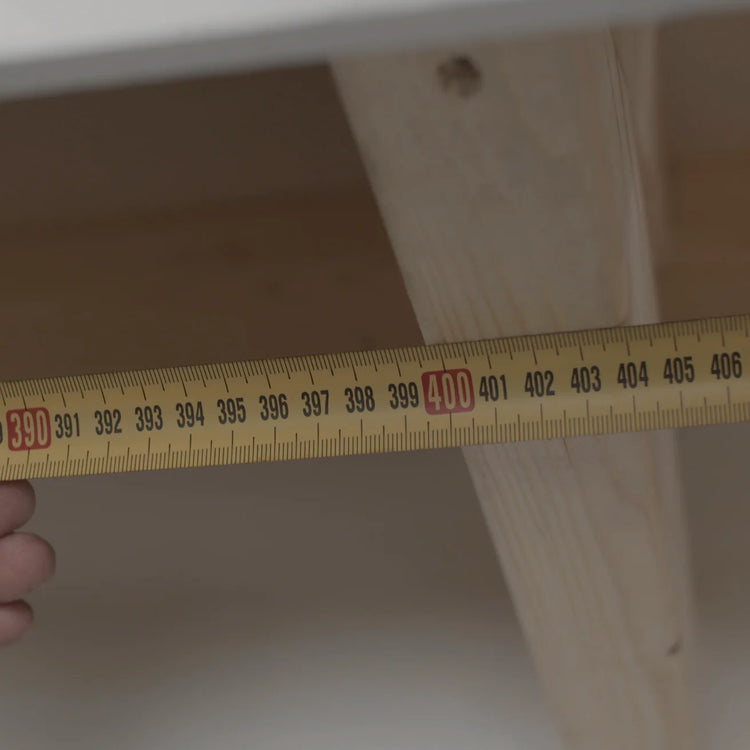

Mål markisestørrelsen op til dine spær og ønskede placering
Beslagene kan sidde på begge sider, på sæt der hvor målet passer.
MONTERING PÅ UDHÆNG - TRIN 2
Mål og marker til udfræsning af spær beslag i sternbrædtet
Mål og marker først underkanten af spæret for at kende spæretsplacering på sternbrædtet.
MONTERING PÅ UDHÆNG - TRIN 3

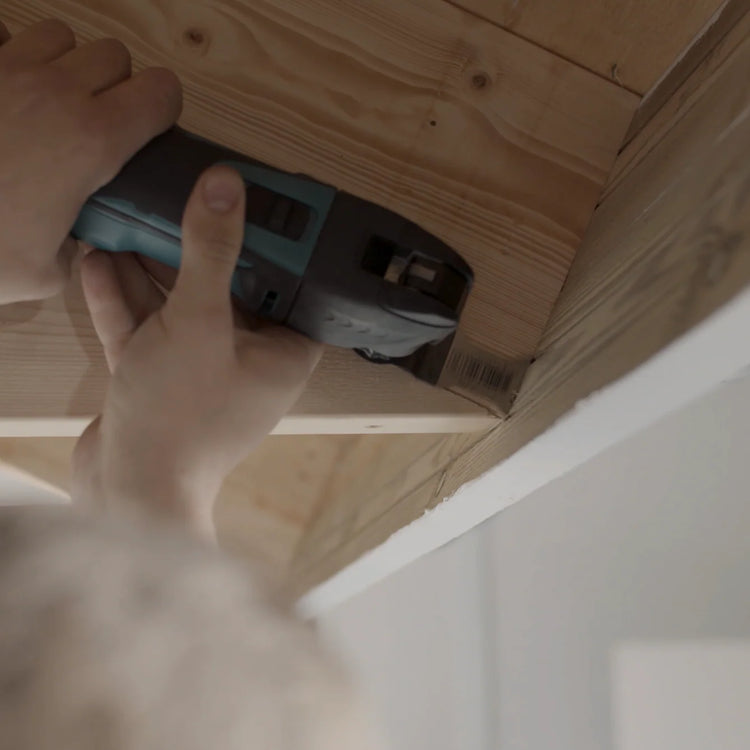

Udfræs i strernbrædtet fra inderside af spærbeslag
MONTERING PÅ UDHÆNG - TRIN 4

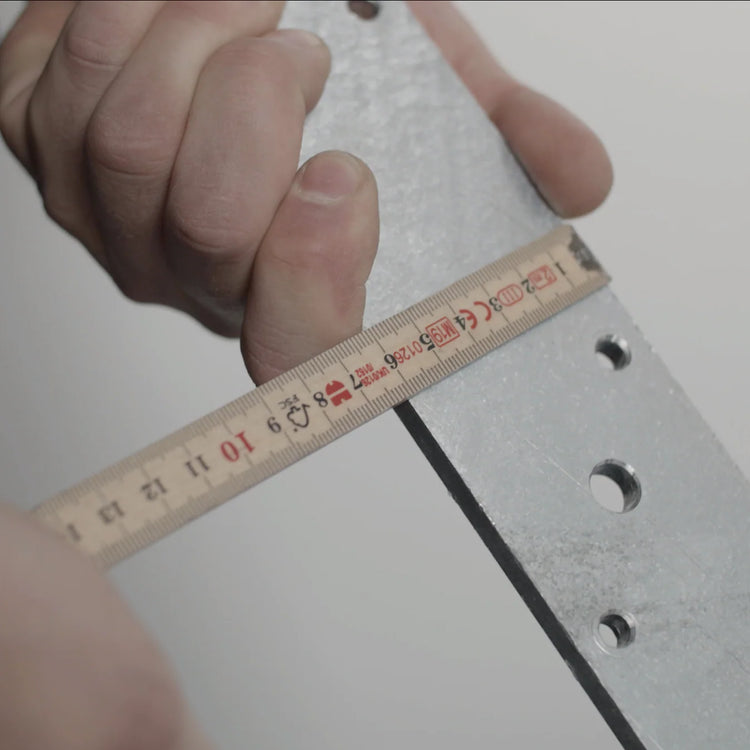

Mål spær beslag og fuldfør udfræsningen i sternbrædtet
MONTERING PÅ UDHÆNG - TRIN 5

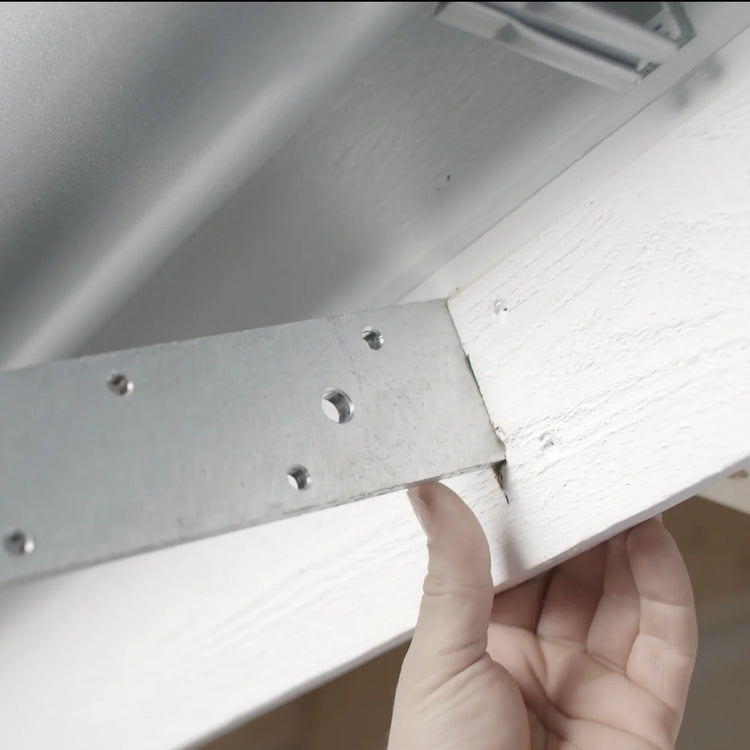

Indsæt spær beslag, sikre det er lodret og fastgør til spær
MONTERING PÅ UDHÆNG - TRIN 6

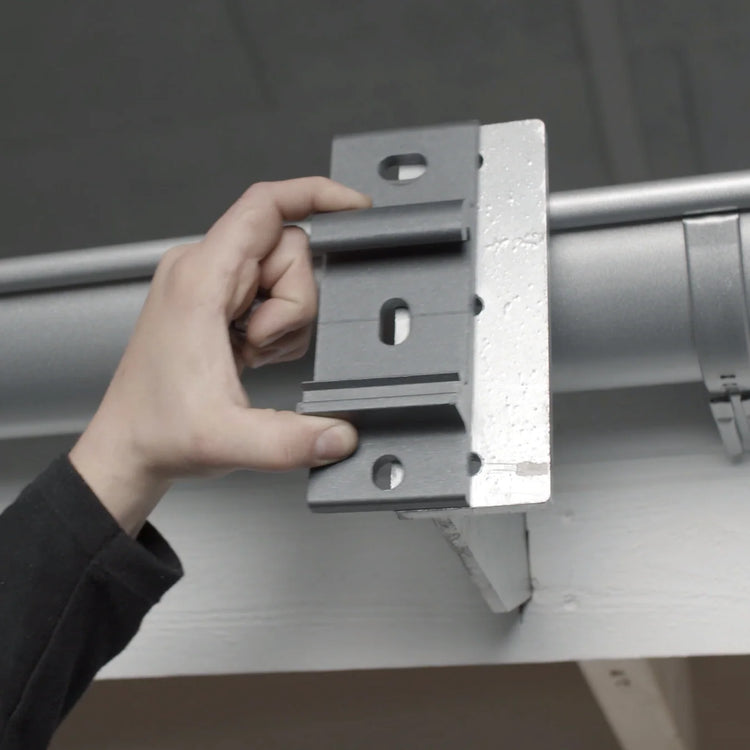

Monter montagekonsol og sikre de sidder i vatter
MONTERING PÅ UDHÆNG - TRIN 7

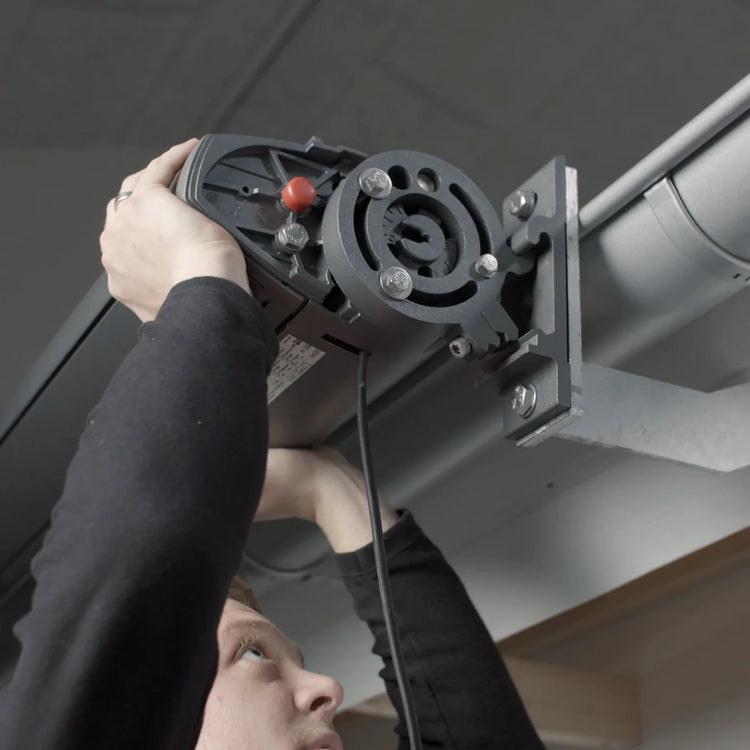

Pak markisen forsigtig ud, løsn gribe klodser og klik markisen i konsoller.
Løsen montage konsollerne bag på markisens hjørner og løft herefter markisen op i højde med dine monteret beslag, klik din markisen i og spænd konsollerne fast.
MONTERING PÅ UDHÆNG - TRIN 8

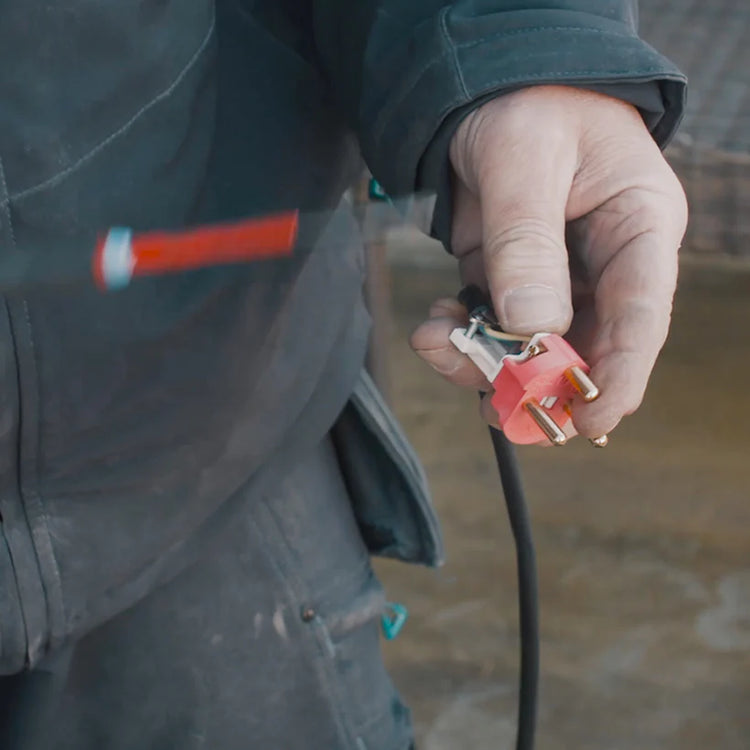

Tilslut strøm til markisen af aut. elektrikker
Alt El-arbejde skal fortages af en aut. elektriker og lige så skal tilslutningen af din markisen. Ring til din lokale elektriker og få tilsluttet markisen til 230 V, 50 Hz.
MONTERING PÅ UDHÆNG - TRIN 9
Juster markisens hældning
Efter tilslutning skal du justere at markisen har den korrekte hældning så vand kan drive af og ikke konflikter med dine åbne vinduer og døre. Vi anbefaler en hældning på ca. 25 grader.

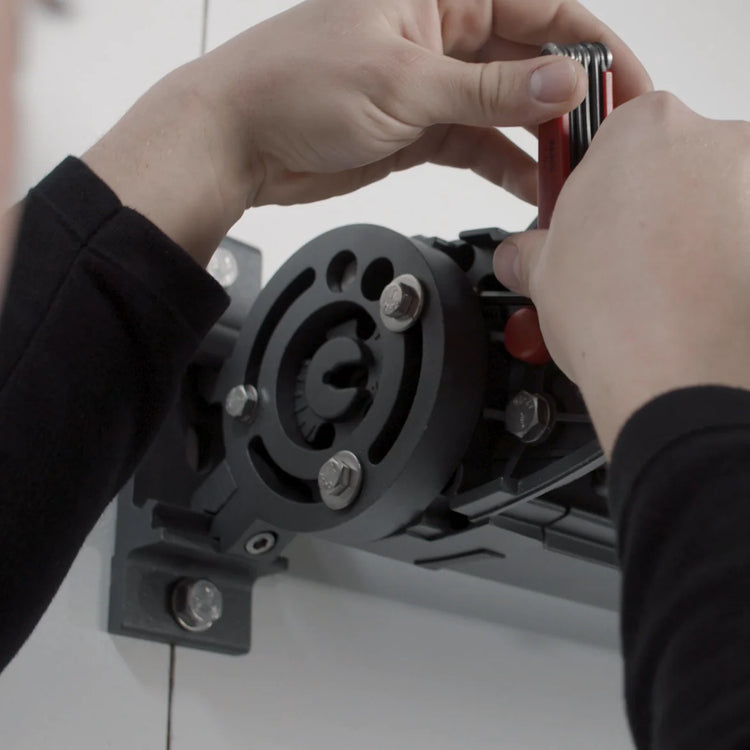

Kør markisen en halv meter ud med din fjernbetjening. Justerer hældningen ved at løsne boltene i endegavlene af markisen med 13 mm fastnøgle og bestem hældningen med 6 mm unbracconøgle.
MONTERING PÅ UDHÆNG - TRIN 10
Påsæt endegavl og nyd din markise
Når du har justeret markisens hældning, påsættes endegavlerne ved hjælp af kliksystem. Markisen er nu monteret, tag en slapper og nyd din nye markise.
